產品簡介

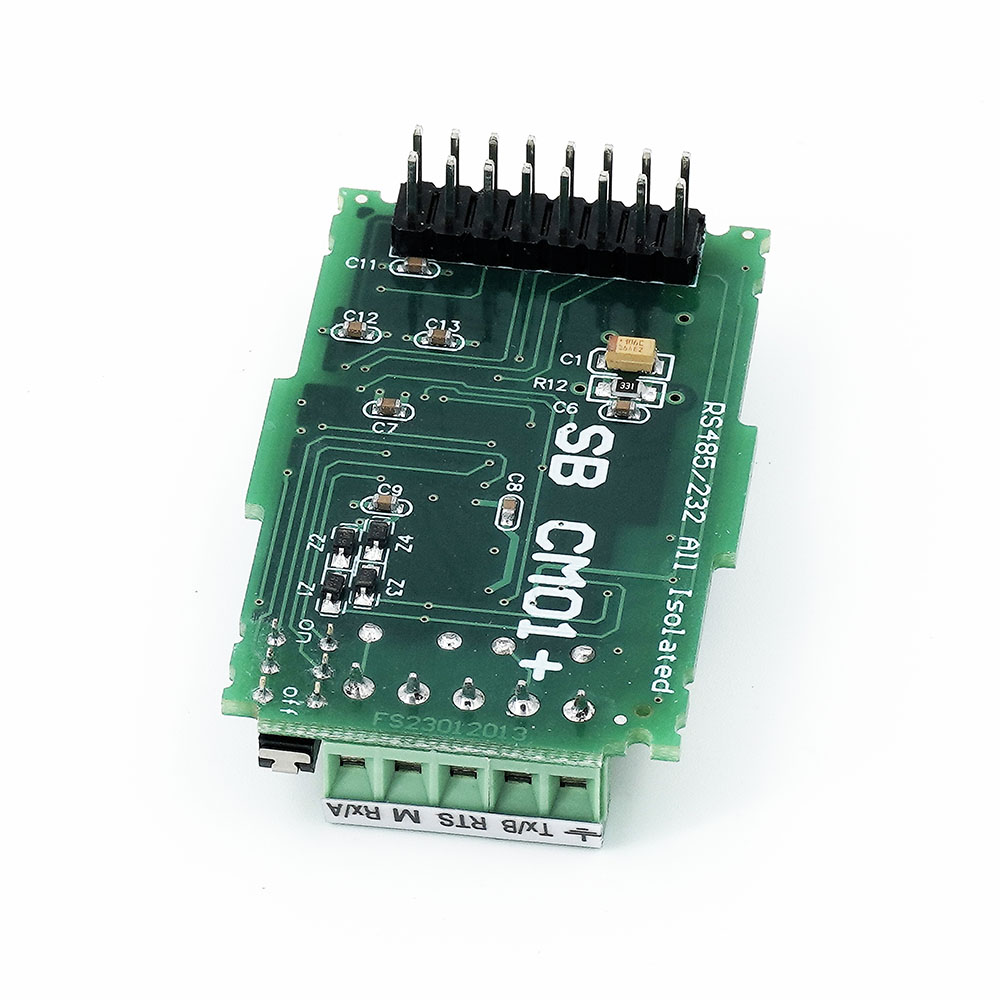

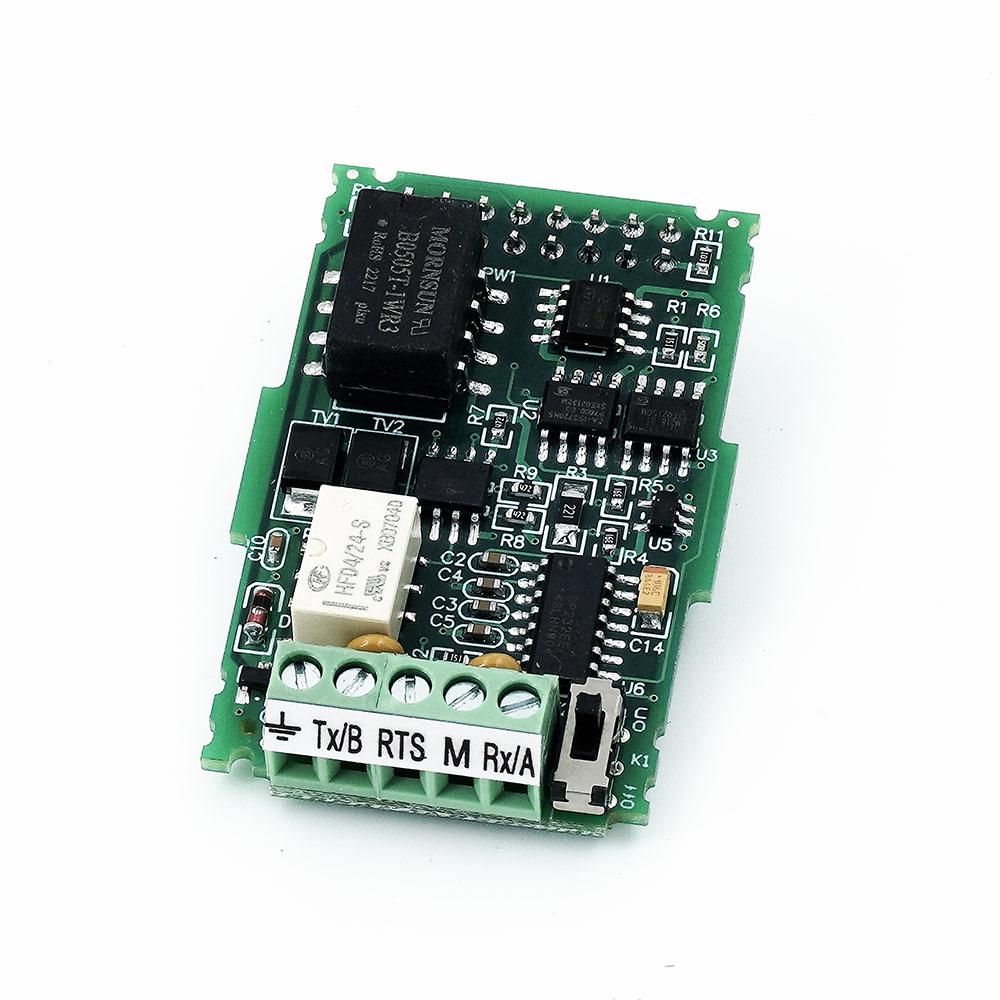

西門子S7-200 Smart PLC用隔離型RS485/232接口板。隔離RS485和RS232信號，有效的解決了各RS485/232節點由于地電位不同造成的地線環路干擾和燒口問題，防雷擊抗干擾，內置RS485終端電阻（開關切換），最大通信距離1000米。與西門子的非隔離接口板SB CM01完全兼容，可直接替換，使用更為方便。
接口板 性能比較 | 西門子非隔離 SB CM01 | 四星電子隔離型 SB CM01+ |
RS232最大通信距離 | 10米 | 30米 |
RS485最大通信距離（187.5Ks時） | 50米 | 1000米 |
RS485終端電阻和偏置電阻 | 無，需外接 | 有，開關切換 |
RS485防雷擊保護和接口過流保護 | 無 | 有 |
接線端子數 | 6芯，有5V偏置電壓輸出，用于給外接終端電阻和偏置電阻供電。 | 5芯，無偏置電壓輸出，內置終端電阻和偏置電阻。 |
是否帶有塑料外殼 | 是 | 無，使用CPU本體上的塑料外殼。 |
功耗 | 0.5W | 0.7W |
技術參數
● 隔離電壓：1000VDC。
● RS232端口帶浪涌保護。
● RS485端口帶防雷擊保護，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433，±15KV ESD（靜電）保護。
● 自恢復過流保護：RS485端口能承受高達60V的電壓引起的持續過電流。
● RS232最大通信距離：30米，RS485最大通信距離（187.5K時）：1000米。
● 內置RS485終端電阻和偏置電阻，開關切換。
● 功耗：0.7W，工作溫度：-40～+85℃，外形尺寸W×H×D（mm）：35×52.2×16（裝入外殼后）。

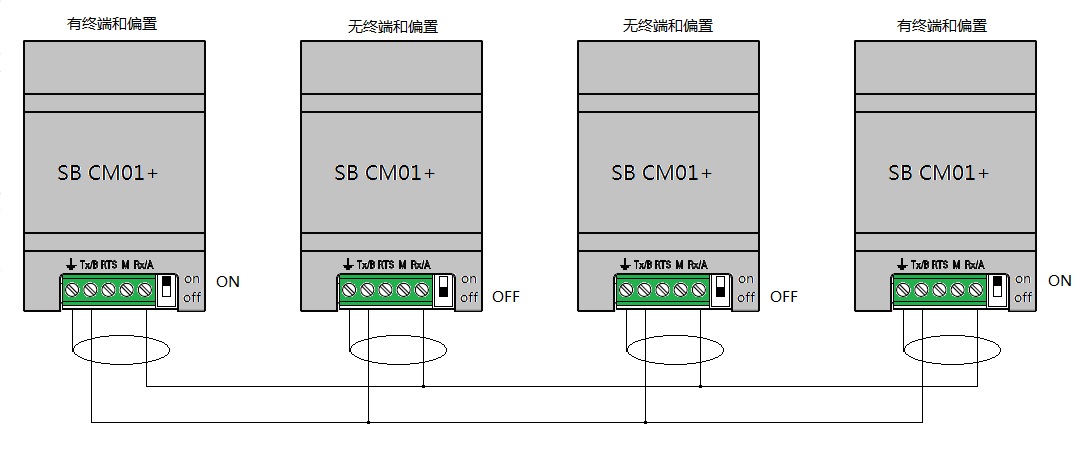

應用拓撲
